CL5180TDYBEV天锦纯电动多功能抑尘车
产品要点:若您购车有疑问,可拨打我们销售总经理杜经理电话:13872888599,我们会及时给您回复。
获取报价单
订购热线:13872888599

/202311/1699335776_62960353d44f96cf654b.png

/202311/1699335776_c62250a807d09c9b80fb.png

/202311/1699335778_bcc91c69f0f33811e711.png

新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介:

       纯电动汽车(Blade Electric Vehicles,BEV)是一种采用单一蓄电池作为储能动力源的汽车,它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等,这些电池可以提供纯电动汽车动力。同时,纯电动汽车也通过电池来储存电能,驱动电机运转,让车辆正常行驶。

纯电动专用车优点:

(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。

(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。

(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。

产品简述

我公司抑尘车标配:前对冲、后洒、侧喷、后置式工作平台、平台上有高压水炮(可 360°旋转,可调成柱状**射程 35 米,也可调成雾状**射程 15 米,(可调成: 直冲状、大雨、中雨、小雨、毛毛雨),配备优质大功率专用洒水泵,杂物过滤网,国标通用 65 型消防接口(可通过消防栓加水),2 根引水胶管。水泵、取力器、球阀、滤网均为**标准产品,主管道加粗,法兰垫、法兰盘加厚,前对冲,大通径球阀,具有性能优良,工作可靠、效率高、流量大。尾部加装雾炮能有效的对雾霾、灰尘进行有效的抑制效果。

    我公司生产的多功能抑尘车,利用水雾吸附空气中的粉尘,淡化空气中的污染颗粒物浓度,达到(固尘、降尘、清洁净化空气)的效果,有效缓解城市尘粒空气污染现象并可用于公共场所(增湿、降温、消毒、除臭)。可以改善空气质量,用于降低PM10、PM2.5,被誉为PM2.5治理神器。同时也可以改善工矿作业物料堆放、建筑施工和爆破拆除引起的灰尘污染,亦可用于城市大气治理、农药喷洒、消毒等。

产品简述

1.1    产品简述

纯电动抑尘车车是在纯电动二类底盘的基础上,加装低压冲洗、洒水系统、雾炮机组,由机械、液压(气路)、电器三部分合为一体的专用洒水作业车。

/202311/1699335779_798bb649e97ae052eb8d.png

工作原理:采用自吸式双级离心泵,效率高、洒水宽度大、水**射程远,低压水泵由底盘变速器取力器通过传动轴直接传动。雾炮机组由底盘电池带动雾炮风扇电机、不锈钢多级离心泵,进行喷雾降尘工作。

1.1    使用场景

该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业,也可用于绿化带浇花浇树;还可以作为紧急消防水车使用。

产品性能特点

2.1 底盘

底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:

(1)   动力电池布置方式采用侧挂布置,采用窄托架装配,适应各类专用上装改装需求;

(2)   驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;

(3)   整车轻量化设计,**总质量为18000kg;

(4)   搭载241kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;

(5)   配备大功率上装取电接口,满足各类专用车上装电动化需求。

2.2、性能特点

(1)   采用知名品牌自吸式双级离心泵,质量稳定可靠,扬程大,质量稳定可靠,上装电机取力传动;

(2)   前冲圆锥喷嘴,自动**,操作方便灵活冲洗路面宽度可覆盖8条车道;后洒圆柱喷嘴,喷出均匀的扇形水雾,宽度可到10m,能有效抑制路面灰尘;

(3)   360°旋转的后置水炮,可设置成柱状或雾状出水,射程超过38米;

(4)   零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。

(5)   雾炮机组直接由底盘电池提供动力,没有副发电机组,比传统柴油车更节能,大大降低噪音污染。

(6)   雾炮水泵为不锈钢多级离心泵,免维护,流量大。

(7)   雾炮风扇电机由知名品牌大功率电机,风力更大,射程更远。

 我公司抑尘车优势

1、罐体耐用:罐体采用有限元分析方法优化设计,充分利用车载空间,水罐容积大,并通过了严格的可靠性试验,罐体内部做防腐防锈处理,更加经久耐用,延长使用寿命3-5年;罐体与大梁焊接牢固,更稳定。

2、电路安全:雾炮电控箱线路,专业电工组装,更安全,安全系数比较高,不易漏电、短路,不比小厂,喷雾机设有紧急停止按钮,操作安全可靠。

3、自主**:雾炮具有自主**,结构紧凑,射程远,雾粒细小,覆盖面积大,可手动或遥控操纵。

车辆特点及性能

1、功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

2、二次雾化技术,采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角,促进水雾化充分

3、遥控/手动兼容,启动快捷,使用安全,灵活方便,性价比高。

4、工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时,喷出的雾粒细小与飘起的尘埃接触时,形成一种潮湿雾状体,能快速将尘埃抑制降沉,雾量沉降率可达95%。

5、当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎,并使雾滴的速度逐渐增加,提高了雾化程度,雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活,既可用三相380V的市电,也可配套发电机组供电。

6、耗水量相比其它抑尘喷洒设备可节约70%~80%(喷**、洒水车),且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。

7、整车靓丽,结构紧凑,布局合理,部件做工精细,产品配置完善,操作性能好。

8、射程远,覆盖面积大,雾粒细小,与飘起的尘埃接触时,形成一种潮湿雾状体,能快速将尘埃抑制降沉。

9、适用范围广,工作效率高,可边行驶边喷雾,喷雾速度快,对尘埃有较强的穿透力和雾珠附着力,能有效地节约用水量和减少环境污染。

10、微电机**水平旋转,液压马达**俯仰角度,变换角度速度快。

11、车辆配置全新升级,主管道加粗、万向前冲、50 的大通径球阀。

产品主要技术参数

3.1    车型基本参数表

公告型号

CL5180TDYBEV型纯电动抑尘车

外形尺寸

9420,9620,9950x2550x3750

底盘型号

DFH1180BEV1

上装容积

10方

总质量

18000KG

上装电动机额定功率

50-80KW

整备质量

11570KG

上装每小时消耗电量

40-65KWH

轴距

4500MM

建议充电桩功率

120KW

轮胎

295/80R22.5

充电时间(建议功率下)

约2小时

轴数

2



底盘电机**功率

160 KW

电池组额定电压

598.9 V

电池电量

241 KWH

底盘满载续航里程

300KM

电池类别

磷酸铁锂蓄电池

电池品牌

宁德时代

燃料种类

纯电动

3.2 底盘基本参数表

二类底盘参数表

项目

参数

备注

底盘公告号

DFH1180BEV1

/

底盘尺寸(mm)

7850*2500*2840

/

轴距(mm)

4500

/

前/后悬(mm)

1430/1920

/

前/后轮距(mm)

1920/1880

/

二类底盘整备质量(kg)

7400

/

**总质量(kg)

18000

/

**车速(km/h)

89

/

续驶试验里程(km)

300

工作外

充电时间(h)

1.5-2小时  180A直流充电

剩余30%-45%soc

0-50km加速性能(s)

≤9.2

满载

二类底盘配置表

系统

项目

配置情况

车身

驾驶室

D530平头半排驾驶室

乘载人数

3

电机

类型

永磁同步电机

额定/峰值功率(kW)

80/160

额定/峰值扭矩(Nm)

600/1100

额定/峰值转速(rpm)

3473/8700

冷却方式

水冷

电控

集成**器

**一

冷却方式

水冷

动力电池

电池电量(kWh)

241.96

电芯类型

磷酸铁锂

温控系统

标配加热带

底盘系统

车架幅面尺寸(mm)

80

车架宽度(mm)

250

前板簧

8

后板簧

10+8

减震器

双向筒式减震器

前桥

6t前桥

后桥

16t单减

主减速比

6.33

轮胎规格

10.00R20 18PR

方向机类型

循环球式

方向助力型式

电控助力

制动型式

双回路气制动

行车制动器

前后鼓式制动器

驻车制动器

弹簧储能断气制动

功能配置

空调

单冷空调+PTC暖风

安全配置

ABS

其他功能

3.3  专用参数表

罐体参数

罐体厚度 /涂层

5mm/(罐体内部做防腐防锈涂层)

水罐公告有效容积/**容积(m³)

7.09/10

罐体材质

Q235碳钢(选装不锈钢罐体)

上装电机

类型

永磁同步电机

冷却方式

水冷

专用参数

管路直径(mm)

主管路65#,副管路50#

驱动方式

永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。

低压水泵

型式

双级叶轮离心式

品牌

威龙

型号

80QZB(F)-60/90;50/110(选用)

扬程

90m;110m

转速

1480r/min

水阀

气控球阀

洒水宽度(m)

≥16

冲洗宽度(m)

≥24

洒水速度(km/h)

7~20

水炮射程(m)

≥40

作业时间(h)

1-2

罐体右侧花洒

选装

上下喷雾

选装

卷盘

选装

3.4  整车公告参数

整车公告技术参数

产品**

程力牌

公告批次

339

产品名称

纯电动多功能抑尘车

产品型号

CL5180TDYBEV

总质量(Kg)

18000

罐体容积(m3)

7.27

额定载质量(Kg)

6300,6235

外形尺寸(mm)

9420,9620,9950x2550x3750

整备质量(Kg)

11570

货厢尺寸(mm)

N/AxN/AxN/A

额定载客(人)

N/A

准拖挂车总质量(Kg)

N/A

接近角/离去角(°)

16/11

前悬/后悬(mm)

1430/2770

轴荷(Kg)

6500/11500

**车速(Km/h)

89

备注

ABS型号:J ABS;ABS生产企业:焦作博瑞克**技术有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:宁德时代新能源科技股份有限公司;侧后防护情况:侧面防护装置材料采用铝合金100,连接方式为螺栓连接,后防护装置材料为Q34**,连接方式为螺栓连接,后部防护装置的断面尺寸为:60×120(mm),离地面高度380mm;专用功能及装置:水泵,远程射雾器,储液箱,洒水系统,主要用途为抑尘、降霾、除尘等;选装喷雾,喷洒装置;后伸尺寸:720,920,1250;其他说明:电机的额定/峰值功率分别为:80kW/160kW;长度/轴距/后悬/后伸量对应关系(mm):9420/4500/2770/720;9620/4500/2770/920;9950/4500/2770/1250,有效容积:7.27立方米,异型厢体,下缘总长:3700mm,上缘长:2700mm,宽2450mm,高1300mm;

底盘技术参数

底盘型号

DFH1180BEV1

底盘品牌

东风牌

生产企业

东风商用车有限公司

生产地址

湖北省十堰市

轴数

2

轮胎数

6

轴距

4500,4700

轮胎规格

10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR

钢板弹簧片数

8/10+8

前轮距(mm)

1900,1920,1940

后轮距(mm)

1860,1880

燃料种类

纯电动

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

TZ370XS-LKM1103

苏州绿控传动科技有限公司

0

160

产品主要结构

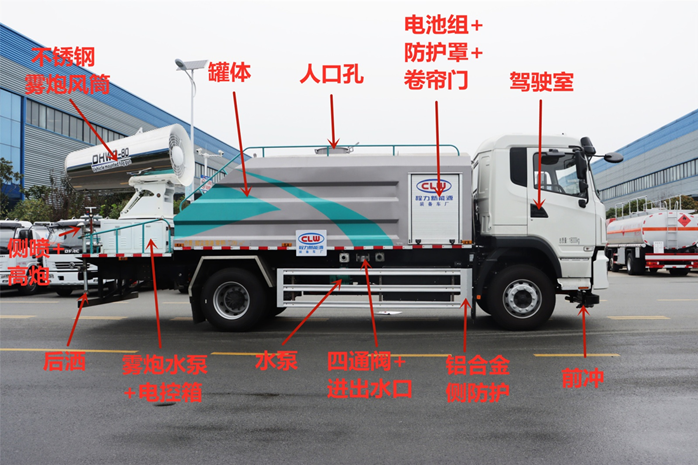

4.1、整车基本结构分解

/202311/1699335779_ca3b2ca784a2a09d68b6.png

4.2、整车配件图解

序号

名称


功能

1

上装总成

/202311/1699335780_32b5a9b714a3bad5ae21.png

造型新颖大方,结构牢固,带折弯加强

2

前对冲

/202311/1699335780_a045af9bd3d56400a2c5.png

可把路面石子等小块垃圾冲**路边

3

侧喷

/202311/1699335780_5a1c9c5c691bd0eae295.png

鸭嘴状喷嘴喷洒面大,水量分散

4

电子消防高炮

/202311/1699335780_772a60e465b49b61668d.png

可起到小型火灾的消防功能

5

后洒

/202311/1699335780_b13058ba3e0bbe031e2b.png

新铺路面的盖灰降尘浇水养护作业

6

卷帘门

/202311/1699335780_054a26128b1e7b64d324.png

为电池或工具箱提供防护

7

顶部**示灯

/202311/1699335780_97d8df88848952bc3e51.png

高位**示灯,随时保持车距

8

进水口

/202311/1699335780_592feb6bbad1412306eb.png

可就近在野外水源抽水,也可自流

9

水泵

/202311/1699335781_55263e175989ce1728f8.png

威龙 60/90 水泵用于取水、出水,泵进、泵出功能

10

电池以及电池防护罩

/202311/1699335781_6c1f3d772cd7762ec447.png

给车辆底盘以及上装提供电量

11

雾炮不锈钢喷圈

/202311/1699335781_150c2d64d821335e470b.png

雾炮喷雾出水口

12

作业监控显示屏

/202311/1699335781_280fedde5b44a422c52a.png

倒车影像及作业监控

13

气动球阀

/202311/1699335781_eddea461fe65f61442dc.png

自动**前冲、后洒、侧喷等

14

急停按钮

/202311/1699335781_608c4746955c24d5a87a.png

紧急停止按钮

15

充电口

/202311/1699335781_5928225b3ff12c2ea4a2.png

车辆充电口

16

不锈钢多级离心泵及水泵防护罩

/202311/1699335781_0646516ef95966924fa4.png

雾炮机组水泵,免维护、大流量。

17

过滤器

/202311/1699335781_07190d2de20cfa04ba35.png

过滤通往雾炮的水中杂质

18

驾驶室**盒

/202311/1699335782_80a599a06bf5b2efbe69.png

驾驶室操作**各项功能

19

不锈钢雾炮机风筒

/202311/1699335782_98ec2f970b962a133f50.png

内置大功率永磁同步风扇电机,各种型号可选

产品选配

序号

名称


功能

1

万向鸭嘴

/202311/1699335782_955d09aa4c87510cff59.png

可装于驾驶室下,主要用于路面保湿,降尘

2

电子水炮

/202311/1699335782_5189766347b49237c57b.png

驾驶室**,可多方位调节, 水柱可调节,可用于园林绿化, 道路两侧保湿降尘

3

箭头灯

/202311/1699335782_1a4b38e7ad6a7df1867e.png

车辆工作中,更好的**示后方车辆

4

长**

/202311/1699335782_83dba581852e906f16f8.png

装于驾驶室上,工作时更好的**示前方车辆

产品优势

配件说明

标配参数

选装参数

示例图片

管道规格(主/副)

76#/76#

89#/76#

/202311/1699335782_7965d120686634c25160.png

前冲

前直对冲

万向前冲

/202311/1699335782_e203e9cc7c3eaaa3c476.png

不锈钢电子高炮

轴承式

S 型弯头

/202311/1699335782_850b35034adf867bf8f4.png

出水管道球阀

50 常规通径

50 大通径

/202311/1699335782_29e0312d34f1857e582e.png

接头垫片及法兰

常规垫片及法兰盘

(厚度 3mm)

优质垫片及法兰盘

(厚度 6mm)

/202311/1699335782_c2883321cde20678fda9.png

炮筒后盖

简易

定制型螺栓卡扣

/202311/1699335782_422151b7271d6298090a.png

/202311/1699335783_bd0efb6f0a75bba3e3f0.png

/202311/1699335783_9d0a8e124f0ba58af386.png

/202311/1699335784_8d053e52c82372d5187b.png

/202311/1699335784_a517896a6c273d4e88db.png

/202311/1699335785_b3ad2a2f278af3255df9.png

/202311/1699335785_5758b5ccfeb18c7a4a42.png

/202311/1699335786_78f676a68e8fd0f2e7aa.png
